我公司生產的純正弦波逆變器，可將蓄電池的直流電能逆變成額定電壓輸出的正弦波交流電，供用戶負載使用。

設備外觀大方、LED指示直觀、操作方便。具有交流自動穩壓輸出、過壓、欠壓、過載、過熱、短路、反接保護等完善的保護功能。本電源整機效率高，空載損耗低。經大量實踐證明，該系統運行安全、穩定、可靠，使用壽命長。具有較高的性能價格比。

設計特點

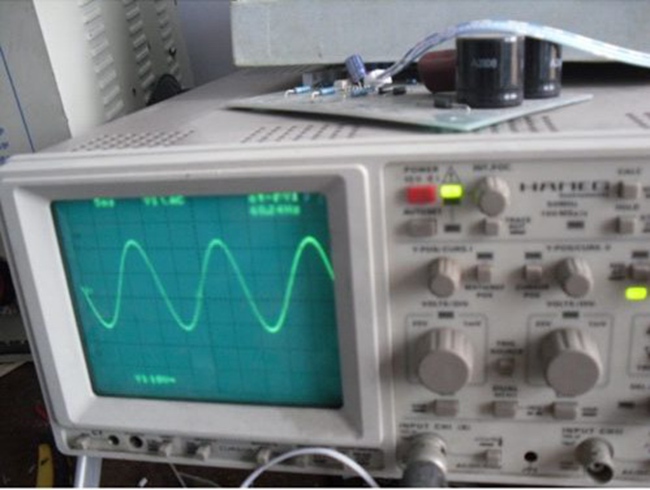

1、純正弦波輸出：相對于方波或修正正弦波（階梯波）具有更強的帶負載效果和帶負載能力。設備可帶感性負載和其它任何類型的通用交流負載，帶冰箱、電視機和收音機等設備無干擾和噪音，且不會影響負載設備的性能和壽命。

2、穩定性高：由于本系統具有過壓、欠壓、過載、過熱、短路、反接等完善的保護功能，從而確保了系統的穩定性。

3、LED指示：保護狀態指示和電瓶電壓狀態。

4、高效率變壓器隔離：整機逆變效率高，空載損耗低。

5、數字化智能控制：核心器件采用功能強大的單片機進行控制，使得外圍電路結構簡單，且控制方式和控制策略靈活強大，從而確保了優異的性能和穩定性。

6、可選市電切換：如選擇市電切換功能，則在蓄電池欠壓或逆變出現故障的狀態下，設備可將負載自動切換到市電供電，從而保障了系統的供電穩定性。

功能簡介

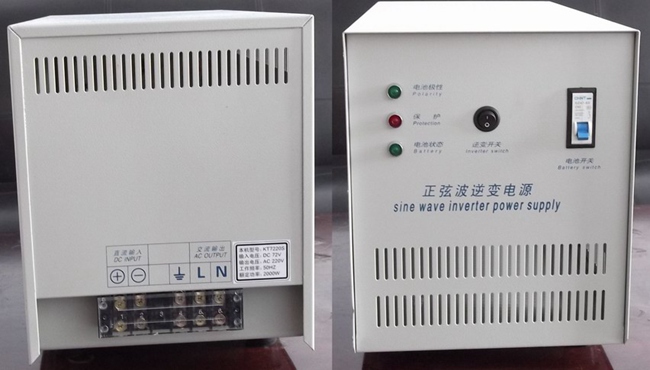

1、逆變輸出功能：在打開前面板的“逆變開關(Inverter switch)”后，逆變器即將蓄電池的直流電能轉化成純正弦波交流電，由后面板的“交流輸出(AC OUTPUT)”輸出。

2、自動穩壓功能：當蓄電池組電壓在電壓欠壓點和過壓點之間波動，負載在額定功率之內變化時，設備能自動穩壓輸出。

3、過壓保護功能：當蓄電池電壓大于“過壓點”時，設備將自動切斷逆變輸出，前面板“電池狀態”指示燈閃爍，同時蜂鳴器發出報警聲。待電壓下降到“過壓恢復點”時，逆變恢復工作。

4、欠壓保護功能：當蓄電池電壓低于“欠壓點”時，為了避免過放電而損壞蓄電池，設備將自動切斷逆變輸出。此時，前面板“電池狀態”指示燈閃爍，，同時蜂鳴器發出報警聲。待電壓上升到“欠壓恢復點”時，逆變恢復工作；如選有切換裝置，欠壓時自動切換到市電輸出。

5、過載保護功能：如果交流輸出功率超過額定功率時，設備將自動切斷逆變輸出，前面板“保護狀態”指示燈閃爍，同時，蜂鳴器發出報警聲。關閉前面板的“逆變開關(Inverter switch)”，“過載”消失。如需重新開機，則必須檢查確認負載在允許范圍內，然后再打開“逆變開關(Inverter switch)”，恢復逆變輸出。

6、短路保護功能：如果交流輸出回路發生短路，設備將自動切斷逆變輸出，前面板“保護狀態”指示燈閃爍，，同時，蜂鳴器發出報警聲。關閉前面板的“逆變開關(Inverter switch)”，“過載”消失。如需重新開機，則必須檢查確認輸出線路正常后，再打開“逆變開關(Inverter switch)”，恢復逆變輸出。

7、過熱保護功能：如果機箱內部控制部分的溫度過高，設備將自動切斷逆變輸出，前面板“保護狀態”指示燈長亮，同時，蜂鳴器發出報警聲。在溫度恢復到正常值后，恢復逆變輸出。

8、蓄電池反接保護功能：設備具有完善的蓄電池反接保護功能，如蓄電池正負極性接反，機箱上的過流保護開關將自動跳閘，以避免損壞蓄電池和設備。但仍嚴禁蓄電池反接！

9、可選市電切換功能：如選擇市電切換功能，則在蓄電池欠壓或逆變出現故障的狀態下，設備可將負載自動切換到市電供電，從而保障了系統的供電穩定性。在逆變正常工作后，又會自動切換到逆變供電。

注意事項

正弦波逆變器在設計時已充分考慮到各種意外發生的可能性，并采取了相應的保護措施，但任何保護措施都不是完美無缺的，某些功能（如短路保護、蓄電池反接保護）頻繁啟動會對本機內部元器件造成巨大的破壞，因此，用戶不應僅僅依賴于這些防護措施，下列注意事項對于延長本機使用壽命至關重要：

1、定期檢查整個系統的工作情況：

0.蓄電池組連接是否正確、牢固。

1.是否按規定程序進行手動操作。

2、本機交流輸出嚴禁以任何方式與市電網連接，使用時須單獨布線。

3、蓄電池組虛接或損壞是造成本機出現故障的主要因素之一。蓄電池組虛接在充電過程中會導致蓄電池電壓很不穩定，從而系統工作混亂，易產生欠壓和過壓保護，且容易損壞設備。因此建議您每周定期檢查蓄電池的電壓、連接狀況，及時清除正、負極接線柱上的銹漬，具備條件的可使用鉛接線柱。

4、為確保安全及正常使用，負載功率應逐漸增加，且配帶電器總功率不得超過本機額定功率。

5、如果逆變器發生過載報警，不能馬上開機，應查明原因并修復后再打開逆變開關。

6、本機可配帶下列用電設備：白熾燈、電視機、VCD、電冰箱、洗衣機、電風扇、電動機、水泵等一般家用電器。配帶冰箱、電動機、水泵應按其標稱功率的5--6倍選擇逆變器，如電冰箱額定輸入功率為100W時，應選擇500W以上逆變器。

7、彩電、電冰箱、電動機、水泵等電器由于啟動時瞬間功率較大，啟動前應先關閉其他用電設備,嚴禁頻繁啟動。

8、嚴禁蓄電池反接！嚴格按照機箱上接線圖連接。

9、本機應安放在室內人員不易接觸且通風良好的地方。本機不應被其他物品遮蓋，附近不應有易爆、易燃品！

  10、如發生不易排除的故障或事故原因不清，應做好事故詳細記錄，并及時通知生產廠家給予解決。

操作規程

1、打開包裝確保設備沒有因運輸而損壞。然后確認前面板的“逆變開關(Inverter switch)”處于“關（OFF）”位置，同時，檢查負載是否有短路。

2、用10平方毫米以上銅芯電纜，將蓄電池與設備后面板的“蓄電池（BATTERY）”接線端子相連接。雖有防反接保護，但仍嚴禁蓄電池反接！

3、將負載與設備后面板的“交流輸出(AC OUTPUT)”接線端子或“交流輸出(AC OUTPUT)”插座相連接。

4、如果需要使用交流電源，請打開前面板的“逆變開關(Inverter switch)”,后面板的兩個“交流輸出(AC OUTPUT)”端子即輸出正弦波交流電，同時，前面板的“電池狀態”指示燈將變亮。如果有市電切換功能，則在逆變開關開啟后10秒左右，“交流輸出(AC OUTPUT)”端子輸出交流電。

使用環境

1、應在干燥清潔通風的環境下使用。

2、避免在陽光直射、暴曬、雨淋、潮濕，有酸霧的環境下使用。

3、避免在有土塵、灰塵的環境下使用。

4、擺放位置應與蓄電池組距離0.5M以上。

5、嚴禁在有易燃性、易爆性氣體的環境下使用，謹防火焰和火花！

6、環境溫度-20℃--+50℃。

7、空氣相對濕度不大于85%（25℃±5℃）。

8、若在海拔高于1000米的地方使用，海拔每升高1000米，輸出功率應降額5%。

故障分析
