變槳距系列5KW-100KW風力發電機

變槳距系列5KW-100KW風力發電機


30KW變漿距風力發電機


一、變槳距風力發電機功能特點

1.1變槳距技術優勢

我公司采用發電機功率變槳距技術:是目前所以風力發電機變槳系統好的選擇,該變槳系統是利用發電機自身功率值來改變葉片角度,葉輪在運行過程中,如果發電機達到額定功率,變槳系統受到發電機自身功率方面影響,會實時線性變動槳角,使發電機輸出功率穩定在額定范圍。該變槳距機械結構及控制即簡單又合理,因此采用我司獨創變槳距技術會大大降低設備故障率。

1.2變槳距對機組運行安全保護

風力發電機的安全保護不好,來到大風葉輪會越轉越快,最終導致燒毀發電機,發電機一旦燒毀,葉輪就會停止轉動。我公司自主研發推出變槳距風力發電機系統,已經在市場上安全運行多年,運行良好,沒有出現過燒機事故。風力發電機額定轉速下,在運行過程中一旦超過額定轉速,變槳距會被動迫使風機葉片變槳(順漿變槳方式),調整轉速,從而達到發電機輸出功率平穩。目前我司共推出水平軸變槳距風力發電機有: 5kw15kw10kw20kw30kw50kw60kw100kw等系列產品。其中5kw兩款為上風向帶尾舵。其他規格為:下風向無尾舵。

1.3系統優點:

1、采用直驅永磁發電機,高效稀土材料,外殼采用碳鋼。

2、風輪結構簡單,輪轂采用成熟的變槳距結構,無復雜活動機械器件,故障率極低。

3、采用六路高端輸電滑環導電,無扭纜現象。

4、回轉體立軸無剛性驅動機構,僅使用常規軸承,此結構能夠將因不穩定的氣流帶來的抖動和振動輕松化解掉,有利于提高風力發電機壽命。

5、發電機效率90%以上,風能利用系數42%

6、獨特的簡單控制方式,自動迎風,有效提高了風力發電機的工作效率;充分利用永磁發電機做功自身扭矩來控制葉片變槳,達到發電量較好狀態,年發電量提高30%以上。

7、具有自動電磁卸荷功能。

8、采用獨特的密封結構,做到徹底防潮,防塵。

二、系統組成

2.1概述

風力發電機機型離網用于離網供電,通常用于小村莊、海島、海洋平臺、哨所、邊防、牧區、移動基站、獨立住戶、監控供電、養殖場用電等需求。由于風力資源的影響,離網系統也可以和太陽能電池板組成風光互補發電系統。

用于并網發電一般采用2kw以上型號風力發電機,也可以和光伏配套,形成風光互補并網系統。

機組離網或者并網,常規配備的控制器、逆變器都是相同功率規格。也可配備大于自身額定功率的控制器、逆變器。

2.2風力發電機離網系統

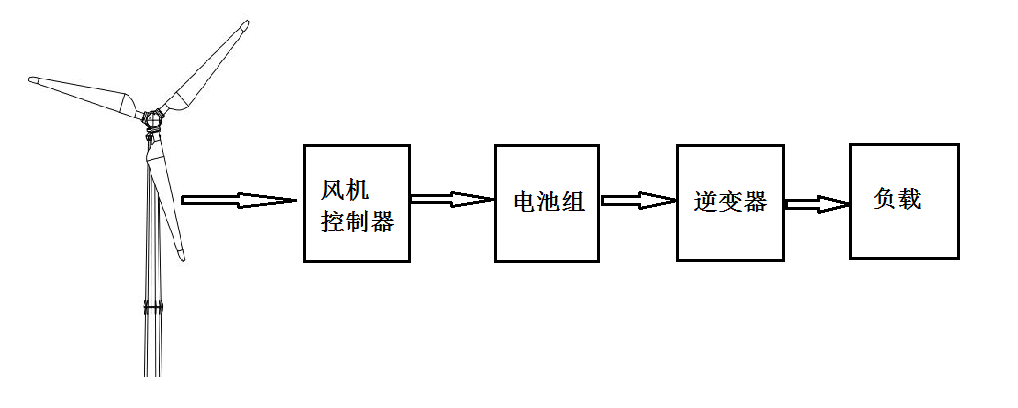

風力發電機離網系統:風力發電機(可多臺)、風機控制器、逆變器、儲能蓄電池組成,見下圖:

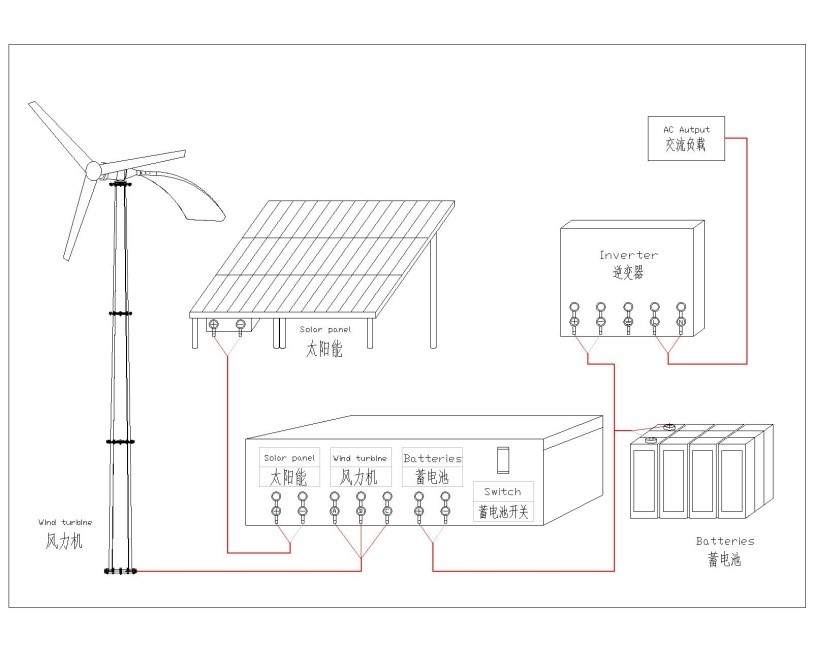

風力發電機和電池板離網風光互補系統:風力發電機(可多臺)、光伏電池板、風光互補控制器、逆變器、儲能蓄電池組成:見下圖:


風光互補離網系統圖


2.3 風力發電機并網系統

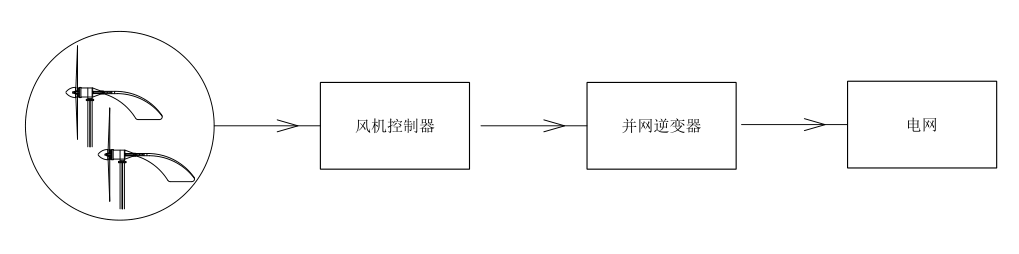

風力發電機并入電網:系統有風力發電機(可多臺集中并網)、控制器、并網逆變器組成。見下圖


三、系統參數

3.1   5KW風力發電機組

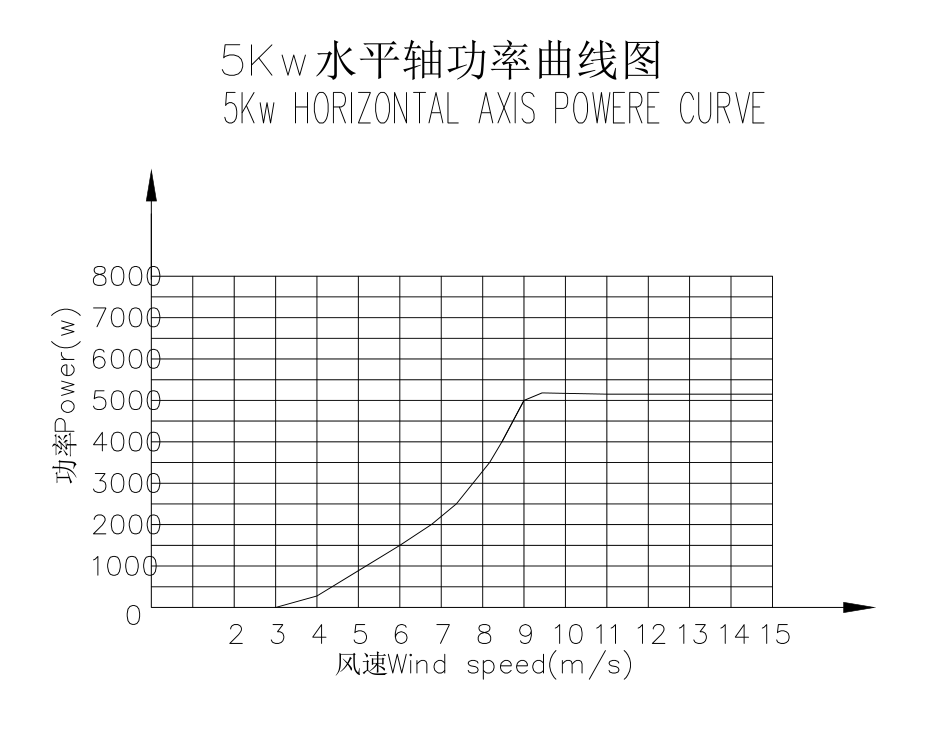

3.1.1     5KW功率曲線圖



3.1.2    5KW風機參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGBJ-5KW

額定功率

5KW

最大功率

7.5KW

風輪直徑

5.8

葉片材質

增強玻璃鋼

額定轉速

240 r/min

啟動風速

3(m/s)

額定風速

9(m/s)

工作風速

4-25m/s

安全風速

50m/s

電機類型

直驅永磁發電機3-phase AC PM

輸出電壓

DC48v-DC520v可選

絕緣等級

B

環境溫度

-25 - 55

過速保護

變槳距過速保護

塔架類型

拉索塔架、獨立塔架(可選)

塔架高度

9-15米可選

噪音水平

<70dB

頂部重量

220kg

防護等級

IP54

表面處理

鍍鋅、表面漆

控制逆變

離網:PWM風光互補控制器、純正弦波逆變器;并網:控制器、并網逆變器

3.1.3    5KW控制器技術參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGKZ-5KW

風機額定功率

5KW

最大風機功率

7.5KW

系統額定電壓

DC48V-520V可選

可接入電機端口

可接入兩路(主電機、輔助電機)

過壓保護電壓

根據系統電壓設置過壓保護值

浮充充電電壓

根據系統電壓設置過壓保護值

空載損耗

5mA

環境溫度

20~+55

工作噪音

<25dBA

使用海拔

5500 M

散熱方式

強制散熱

通訊

Rs485

顯示

液晶顯示

凈重

25kg

尺寸mm

900*480*200


3.1.4     5KW離網逆變器技術參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGNB-50(5KW)

輸入蓄電池電壓DC/V

48-520可選

工作電壓范圍DC/V

根據輸入額定電壓設置范圍值

輸出電壓AC/V

380/220/110

輸出功率W

5KW

空載損耗W

35

輸出頻率HZ

50/60



純正弦波

逆變效率%

90

允許過載%

120

欠壓提醒DC/V

根據輸入額定電壓設置范圍值

欠壓保護DC/V

根據輸入額定電壓設置范圍值

過載提醒

110%30秒機)

超載保護

150%3秒關機)

輸出保護

過載、短路、設備過熱保護

絕緣強度

1500VAC1分鐘(輸入、輸出)

環境溫度

20~+55

使用海拔

5500 M

散熱方式

強制散熱

顯示方式

液晶屏

顯示內容

頻率、蓄電池電量、電壓、溫度

凈重kg

50

尺寸

560*270*340

備注:欠壓提醒DC/V, 欠壓保護DC/V如:系統直流輸入為48V,欠壓提醒:44V 欠壓保護:42V


3.2   10KW風力發電機組

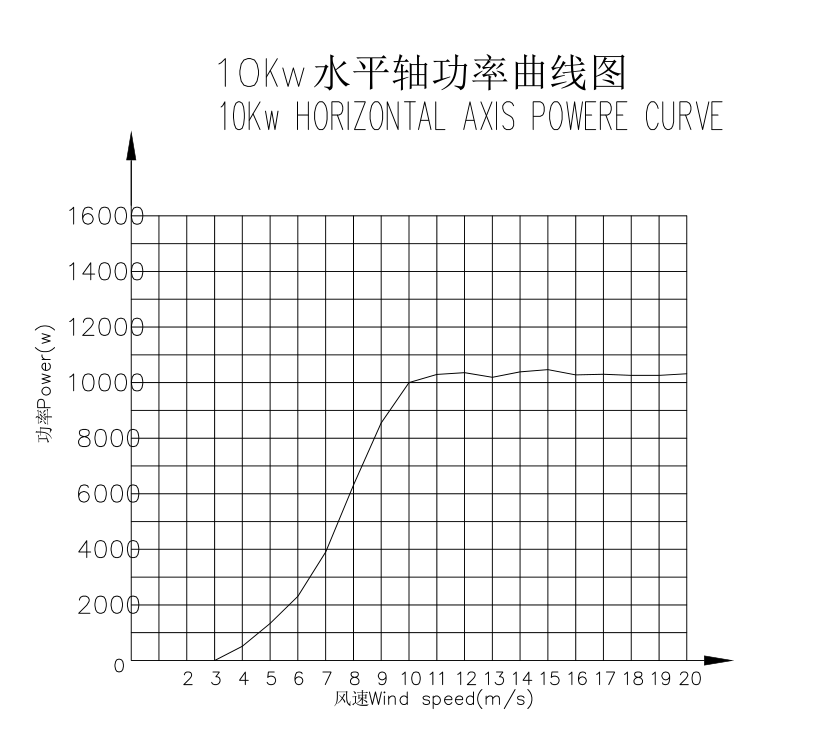

3.2.1    10KW功率曲線圖


3.2.2    10KW風機參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGBJ-10KW

額定功率

10KW

最大功率

12KW

風輪直徑

7.5

葉片材質

增強玻璃鋼

額定轉速

180 r/min

啟動風速

3(m/s)

額定風速

10(m/s)

工作風速

4-25m/s

安全風速

50m/s

電機類型

直驅永磁發電機3-phase AC PM

輸出電壓

DC48v-DC520v可選

絕緣等級

B

環境溫度

-25 - 55

過速保護

變槳距過速保護

塔架類型

拉索塔架、獨立塔架(可選)

塔架高度

10-15米可選

噪音水平

<70dB

頂部重量

540kg

防護等級

IP54

表面處理

鍍鋅、表面漆

控制逆變

離網:PWM風光互補控制器、純正弦波逆變器;并網:控制器、并網逆變器

3.2.3    10KW控制器技術參數


制造商

青島星光風電設備科技有限公司(中國)

型號

XGKZ-10KW

風機額定功率

10KW

最大風機功率

15KW

系統額定電壓

DC48V-520V可選

過壓保護電壓

根據系統電壓設置過壓保護值

可接入電機端口

可接入兩路(主電機、輔助電機)

浮充充電電壓

根據系統電壓設置過壓保護值

空載損耗

5mA

環境溫度

20~+55

工作噪音

<25dBA

使用海拔

5500 M

散熱方式

強制散熱

通訊

Rs485

顯示

液晶顯示

凈重

37kg

安裝方式

壁掛

尺寸mm

1150480234


3.2.4     10KW離網逆變器技術參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGNB-100(10KW)

輸入蓄電池電壓DC/V

48-520可選

工作電壓范圍DC/V

根據輸入額定電壓設置范圍值

輸出電壓AC/V

380/220/110

輸出功率W

10KW

空載損耗W

60

輸出頻率HZ

50/60



純正弦波

逆變效率%

90

允許過載%

120

欠壓提醒DC/V

根據輸入額定電壓設置范圍值

欠壓保護DC/V

根據輸入額定電壓設置范圍值

過載提醒

110%30秒機)

超載保護

150%3秒關機)

輸出保護

過載、短路、設備過熱保護

絕緣強度

1500VAC1分鐘(輸入、輸出)

環境溫度

20~+55

使用海拔

5500 M

散熱方式

強制散熱

顯示方式

液晶屏

顯示內容

頻率、蓄電池電量、電壓、溫度

凈重kg

100

尺寸

長(深)655*405*765

備注:欠壓提醒DC/V, 欠壓保護DC/V如:系統直流輸入為48V,欠壓提醒:44V 欠壓保護:42V




3.3   15KW風力發電機組

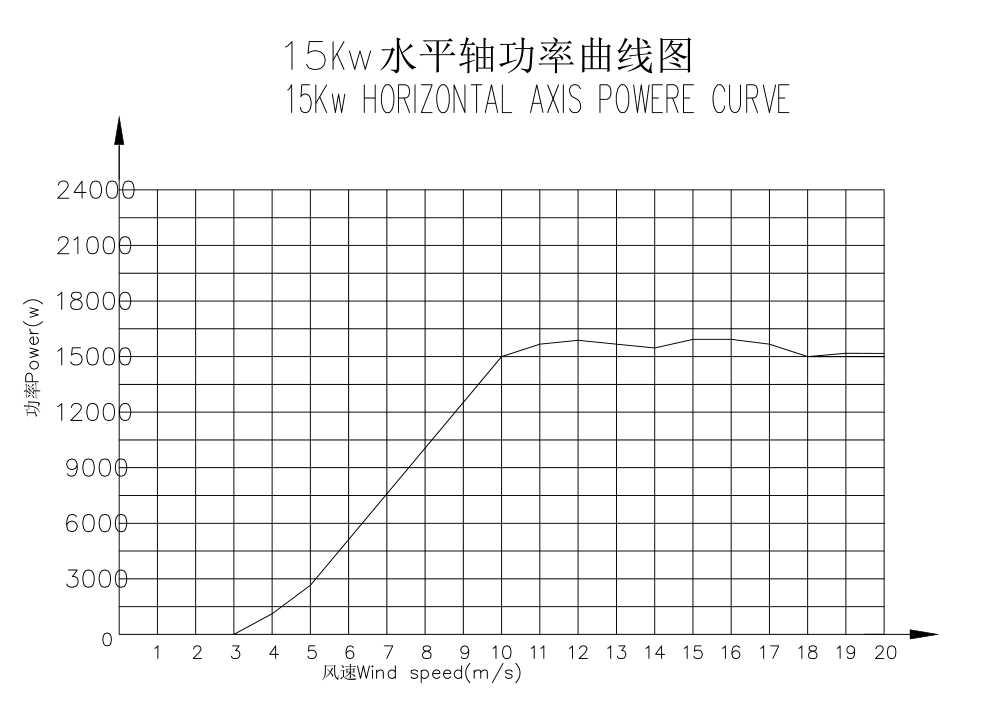

3.3.1    15KW功率曲線圖


3.3.2    15KW風機參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGBJ-15KW

額定功率

15KW

最大功率

17KW

風輪直徑

8.6

葉片材質

增強玻璃鋼

額定轉速

150 r/min

啟動風速

3(m/s)

額定風速

10(m/s)

工作風速

4-25m/s

安全風速

50m/s

電機類型

直驅永磁發電機3-phase AC PM

輸出電壓

DC48v-DC520v可選

絕緣等級

B

環境溫度

-25 - 55

過速保護

變槳距過速保護

塔架類型

拉索塔架、獨立塔架(可選)

塔架高度

10-15米可選

噪音水平

<70dB

頂部重量

650kg

防護等級

IP54

表面處理

鍍鋅、表面漆

控制逆變

離網:PWM風光互補控制器、純正弦波逆變器;并網:控制器、并網逆變器

3.3.3    15KW控制器技術參數


制造商

青島星光風電設備科技有限公司(中國)

型號

XGKZ-15KW

風機額定功率

15KW

最大風機功率

17KW

系統額定電壓

DC48V-520V可選

可接入電機端口

可接入兩路(主電機、輔助電機)

過壓保護電壓

根據系統電壓設置過壓保護值

浮充充電電壓

根據系統電壓設置過壓保護值

空載損耗

5mA

環境溫度

20~+55

工作噪音

<25dBA

使用海拔

5500 M

散熱方式

強制散熱

通訊

Rs485

顯示

液晶顯示

凈重

40kg

安裝方式

壁掛

尺寸mm

1150480234


3.3.4     15KW離網逆變器技術參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGNB-100(10KW)

輸入蓄電池電壓DC/V

48-520可選

工作電壓范圍DC/V

根據輸入額定電壓設置范圍值

輸出電壓AC/V

380/220/110

輸出功率W

10KW

空載損耗W

60

輸出頻率HZ

50/60



純正弦波

逆變效率%

90

允許過載%

120

欠壓提醒DC/V

根據輸入額定電壓設置范圍值

欠壓保護DC/V

根據輸入額定電壓設置范圍值

過載提醒

110%30秒機)

超載保護

150%3秒關機)

輸出保護

過載、短路、設備過熱保護

絕緣強度

1500VAC1分鐘(輸入、輸出)

環境溫度

20~+55

使用海拔

5500 M

散熱方式

強制散熱

顯示方式

液晶屏

顯示內容

頻率、蓄電池電量、電壓、溫度

凈重kg

100

尺寸

長(深)655*405*765

備注:欠壓提醒DC/V, 欠壓保護DC/V如:系統直流輸入為48V,欠壓提醒:44V 欠壓保護:42V




3.4  20KW風力發電機組

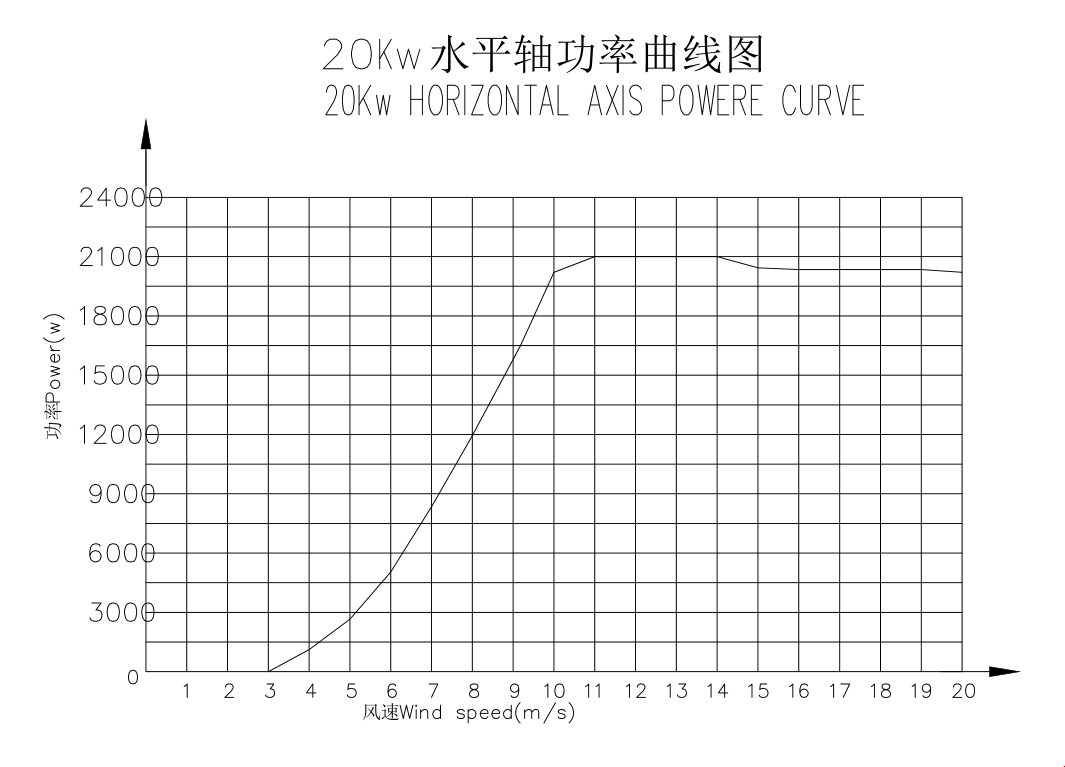

3.4.1    20KW 功率曲線圖


3.4.2    20KW風機參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGBJ-20KW

額定功率

20KW

最大功率

22KW

風輪直徑

10

葉片材質

增強玻璃鋼

額定轉速

130r/min

啟動風速

3(m/s)

額定風速

10(m/s)

工作風速

4-25m/s

安全風速

50m/s

電機類型

直驅永磁發電機3-phase AC PM

輸出電壓

DC48v-DC520v可選

絕緣等級

B

環境溫度

-25 - 55

過速保護

變槳距過速保護

塔架類型

拉索塔架、獨立塔架(可選)

塔架高度

12-18米可選

噪音水平

<70dB

頂部重量

880kg

防護等級

IP54

表面處理

鍍鋅、表面漆

控制逆變

離網:PWM風光互補控制器、純正弦波逆變器;并網:控制器、并網逆變器

3.4.3   20KW控制器技術參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGKZ-20KW

風機額定功率

20KW

最大風機功率

22KW

系統額定電壓

DC48V-520V可選

可接入電機端口

可接入兩路(主電機、輔助電機)

過壓保護電壓

根據系統電壓設置過壓保護值

浮充充電電壓

根據系統電壓設置過壓保護值

空載損耗

5mA

環境溫度

20~+55

工作噪音

<25dBA

使用海拔

5500 M

散熱方式

強制散熱

通訊

Rs485

顯示

液晶顯示

凈重

45kg

尺寸mm

1150480234


3.4.4    20KW離網逆變器技術參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGNB-200(20KW)

輸入蓄電池電壓DC/V

96-520可選

工作電壓范圍DC/V

根據輸入額定電壓設置范圍值

輸出電壓AC/V

380/220/110

輸出功率W

20KW

空載損耗W

75

輸出頻率HZ

50/60



純正弦波

逆變效率%

90

允許過載%

120

欠壓提醒DC/V

根據輸入額定電壓設置范圍值

欠壓保護DC/V

根據輸入額定電壓設置范圍值

過載提醒

110%30秒機)

超載保護

150%3秒關機)

輸出保護

過載、短路、設備過熱保護

絕緣強度

1500VAC1分鐘(輸入、輸出)

環境溫度

20~+55

使用海拔

5500 M

散熱方式

強制散熱

顯示方式

液晶屏

顯示內容

頻率、蓄電池電量、電壓、溫度

凈重kg

200

尺寸

長(深)655*405*765

備注:欠壓提醒DC/V, 欠壓保護DC/V如:系統直流輸入為48V,欠壓提醒:44V 欠壓保護:42V




3.5   30KW風力發電機組

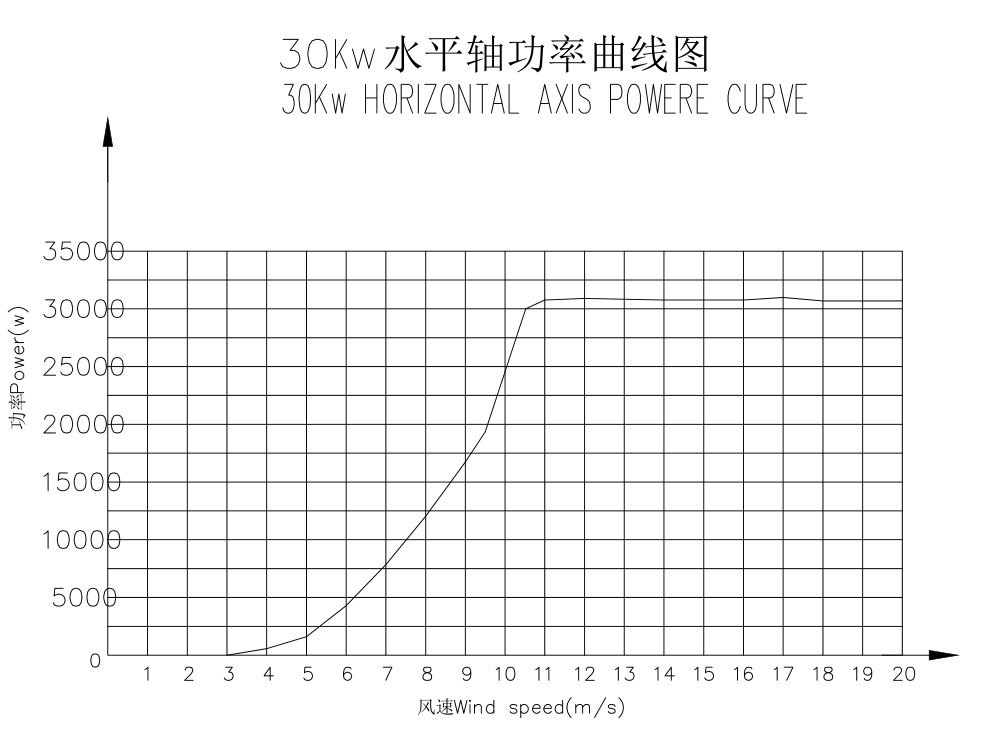

3.5.1    30KW 功率曲線圖


3.5.2   30KW風機參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGBJ-30KW

額定功率

30KW

最大功率

33KW

風輪直徑

12.

葉片材質

增強玻璃鋼

額定轉速

100r/min

啟動風速

3(m/s)

額定風速

10.5(m/s)

工作風速

4-25m/s

安全風速

50m/s

電機類型

直驅永磁發電機3-phase AC PM

輸出電壓

DC120v-DC520v可選

絕緣等級

B

環境溫度

-25 - 55

過速保護

變槳距過速保護

塔架類型

拉索塔架、獨立塔架(可選)

塔架高度

15-20米可選

噪音水平

<70dB

頂部重量

2000kg

防護等級

IP54

表面處理

鍍鋅、表面漆

控制逆變

離網:PWM風光互補控制器、純正弦波逆變器;并網:控制器、并網逆變器

3.5.3   30KW控制器技術參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGKZ-30KW

風機額定功率

30KW

最大風機功率

45KW

系統額定電壓

DC120V-520V可選

可接入電機端口

可接入兩路(主電機、輔助電機)

過壓保護電壓

根據系統電壓設置過壓保護值

浮充充電電壓

根據系統電壓設置過壓保護值

空載損耗

5mA

環境溫度

20~+55

工作噪音

<25dBA

使用海拔

5500 M

散熱方式

強制散熱

通訊

Rs485

顯示

液晶顯示

凈重

145kg

尺寸mm

1550680434


3.5.4    30KW離網逆變器技術參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGNB-300(30KW)

輸入蓄電池電壓DC/V

120-520可選

工作電壓范圍DC/V

根據輸入額定電壓設置范圍值

輸出電壓AC/V

380/220/110

輸出功率W

30KW

空載損耗W

260

輸出頻率HZ

50/60



純正弦波

逆變效率%

90

允許過載%

120

欠壓提醒DC/V

根據輸入額定電壓設置范圍值

欠壓保護DC/V

根據輸入額定電壓設置范圍值

過載提醒

110%30秒機)

超載保護

150%3秒關機)

輸出保護

過載、短路、設備過熱保護

絕緣強度

1500VAC1分鐘(輸入、輸出)

環境溫度

20~+55

使用海拔

5500 M

散熱方式

強制散熱

顯示方式

液晶屏

顯示內容

頻率、蓄電池電量、電壓、溫度

凈重kg

360

尺寸

長(深)655*405*765

備注:欠壓提醒DC/V, 欠壓保護DC/V如:系統直流輸入為48V,欠壓提醒:44V 欠壓保護:42V




3.6   50KW風力發電機組

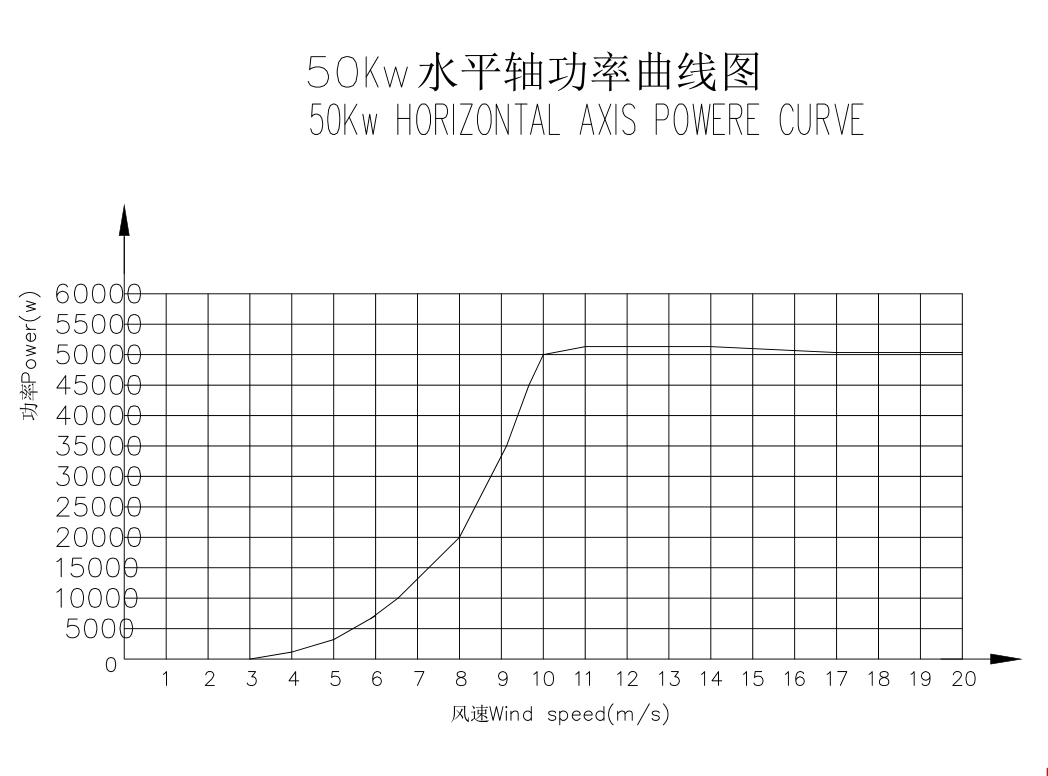

3.6.1   50KW 功率曲線圖


3.6.2   50KW風機參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGBJ-50KW

額定功率

50KW

最大功率

55KW

風輪直徑

16.0

葉片材質

增強玻璃鋼

額定轉速

75r/min

啟動風速

3(m/s)

額定風速

10(m/s)

工作風速

4-25m/s

安全風速

50m/s

電機類型

直驅永磁發電機3-phase AC PM

輸出電壓

DC360v-DC520v可選

絕緣等級

B

環境溫度

-25 - 55

過速保護

變槳距過速保護

塔架類型

拉索塔架、獨立塔架(可選)

塔架高度

18-24米可選

噪音水平

<70dB

頂部重量

3000kg

防護等級

IP54

表面處理

鍍鋅、表面漆

控制逆變

離網:PWM風光互補控制器、純正弦波逆變器;并網:控制器、并網逆變器

3.6.3   50KW控制器技術參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGKZ-50KW

風機額定功率

50KW

最大風機功率

75KW

系統額定電壓

DC216V-520V可選

可接入電機端口

可接入兩路(主電機、輔助電機)

過壓保護電壓

根據系統電壓設置過壓保護值

浮充充電電壓

根據系統電壓設置過壓保護值

空載損耗

5mA

環境溫度

20~+55

工作噪音

<25dBA

使用海拔

5500 M

散熱方式

強制散熱

通訊

Rs485

顯示

液晶顯示

凈重

240kg

尺寸mm

1800600450


3.6.4   50KW離網逆變器技術參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGNB-500(50KW)

輸入蓄電池電壓DC/V

96-520可選

工作電壓范圍DC/V

根據輸入額定電壓設置范圍值

輸出電壓AC/V

380/220/110

輸出功率W

50KW

空載損耗W

1000

輸出頻率HZ

50/60



純正弦波

逆變效率%

90

允許過載%

120

欠壓提醒DC/V

根據輸入額定電壓設置范圍值

欠壓保護DC/V

根據輸入額定電壓設置范圍值

過載提醒

110%30秒機)

超載保護

150%3秒關機)

輸出保護

過載、短路、設備過熱保護

絕緣強度

1500VAC1分鐘(輸入、輸出)

環境溫度

20~+55

使用海拔

5500 M

散熱方式

強制散熱

顯示方式

液晶屏

顯示內容

頻率、蓄電池電量、電壓、溫度

凈重kg

460

尺寸

長(深)800*665*1780

備注:欠壓提醒DC/V, 欠壓保護DC/V如:系統直流輸入為48V,欠壓提醒:44V 欠壓保護:42V



3.7   100KW風力發電機組

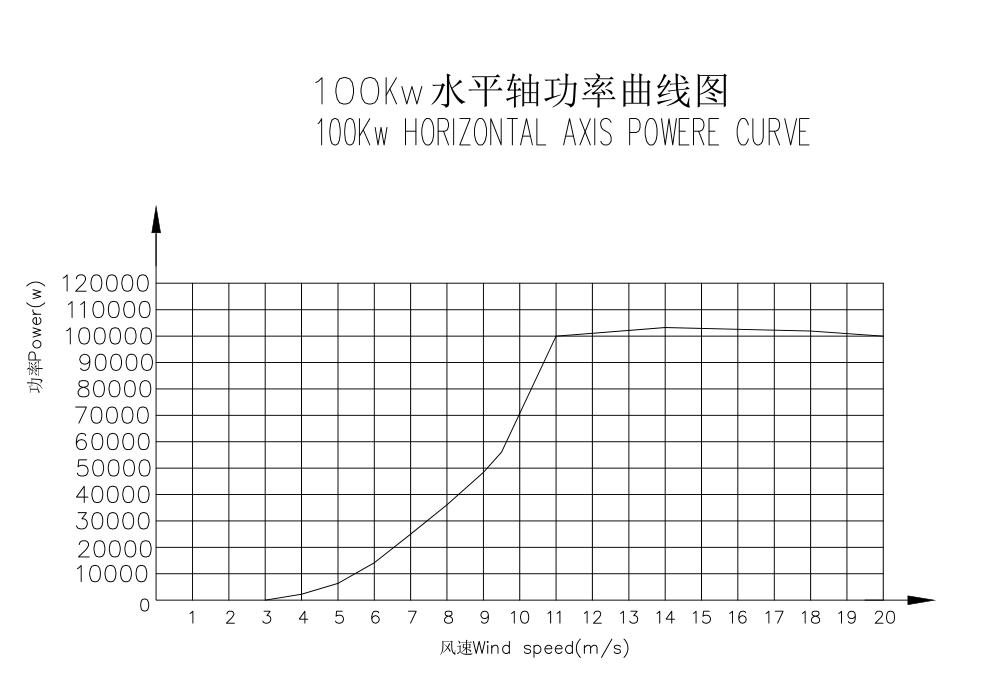

3.7.1   100KW 功率曲線圖


3.7.2  100KW風機參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGBJ-50KW

額定功率

100KW

最大功率

110KW

風輪直徑

22.0

葉片材質

增強玻璃鋼

額定轉速

54r/min

啟動風速

3(m/s)

額定風速

11(m/s)

工作風速

4-25m/s

安全風速

50m/s

電機類型

直驅永磁發電機3-phase AC PM

輸出電壓

DC360v-DC520v可選

絕緣等級

B

環境溫度

-25 - 55

過速保護

變槳距過速保護

塔架類型

拉索塔架、獨立塔架(可選)

塔架高度

24-28米可選

噪音水平

<70dB

頂部重量

6000kg

防護等級

IP54

表面處理

鍍鋅、表面漆

控制逆變

離網:PWM風光互補控制器、純正弦波逆變器;并網:控制器、并網逆變器

3.6.3   100KW控制器技術參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGKZ-100KW

風機額定功率

100KW

最大風機功率

150KW

系統額定電壓

DC216V-520V可選

可接入電機端口

可接入兩路(主電機、輔助電機)

過壓保護電壓

根據系統電壓設置過壓保護值

浮充充電電壓

根據系統電壓設置過壓保護值

空載損耗

5mA

環境溫度

20~+55

工作噪音

<25dBA

使用海拔

5500 M

散熱方式

強制散熱

通訊

Rs485

顯示

液晶顯示

凈重

440kg

尺寸mm

1800600650


3.6.4   100KW離網逆變器技術參數

制造商

青島星光風電設備科技有限公司(中國)

型號

XGNB-1000(100KW)

輸入蓄電池電壓DC/V

96-520可選

工作電壓范圍DC/V

根據輸入額定電壓設置范圍值

輸出電壓AC/V

380/220

輸出功率W

100KW

空載損耗W

2000

輸出頻率HZ

50/60



純正弦波

逆變效率%

90

允許過載%

120

欠壓提醒DC/V

根據輸入額定電壓設置范圍值

欠壓保護DC/V

根據輸入額定電壓設置范圍值

過載提醒

110%30秒機)

超載保護

150%3秒關機)

輸出保護

過載、短路、設備過熱保護

絕緣強度

1500VAC1分鐘(輸入、輸出)

環境溫度

20~+55

使用海拔

5500 M

散熱方式

強制散熱

顯示方式

液晶屏

顯示內容

頻率、蓄電池電量、電壓、溫度

凈重kg

1260

尺寸

長(深)600*1200*1880

備注:欠壓提醒DC/V, 欠壓保護DC/V如:系統直流輸入為48V,欠壓提醒:44V 欠壓保護:42V















上一個文章:風力發電機塔架

下一個文章:水平軸300W風力發電機

聯系方式

地址:青島膠南市海西南路155號
產品銷售:13553035362
                 15615325963
                 18661767229

郵箱:
[email protected]



<input id="6p488"><del id="6p488"></del></input>
    <center id="6p488"></center>
  1. <center id="6p488"><nav id="6p488"><samp id="6p488"></samp></nav></center>
    <bdo id="6p488"><del id="6p488"></del></bdo>
  2. <bdo id="6p488"><meter id="6p488"><fieldset id="6p488"></fieldset></meter></bdo>
      主站蜘蛛池模板: 石楼县| 随州市| 嘉兴市| 孙吴县| 张北县| 逊克县| 岳阳县| 平原县| 中卫市| 沙湾县| 张掖市| 英德市| 海原县| 古丈县| 黄骅市| 宁都县| 舞阳县| 元阳县| 皋兰县| 布尔津县| 崇仁县| 宿松县| 怀宁县| 富裕县| 社旗县| 布拖县| 阜南县| 廉江市| 曲周县| 榆树市| 曲靖市| 河津市| 凌海市| 克什克腾旗| 杨浦区| 资溪县| 蓬莱市| 涟水县| 托克逊县| 清河县| 策勒县|
